dama Easy Shape 2000

Rundschleifmaschine / Schälschleifmaschine für HSS, Hartmetallrohlinge, Keramikteile, Glas, etc.

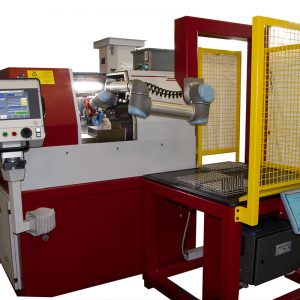

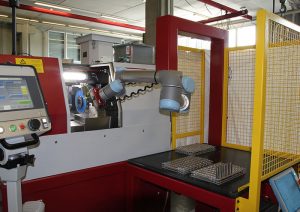

Die ES- Maschinenbaureihe wurde zum Rundschleifen von HSS, Hartmetallrohlingen, Keramikteilen, Glas und weiterer Werkstoffe im Durchmesserbereich von 0.5 – 100 mm entwickelt. Die Werkstückspindel verfügt über eine ISO50 Aufnahme. Die Beladung der Werkstücke erfolgt im Standard manuell, oder optional vollautomatisch durch Roboterbeladung.

Bedienen einfach gemacht; Ob Einstech, Pendel- oder Schälschleifen komplexer Konturen, die Parametereingabe ist schnell vollzogen.

  • „Teach-in“, zum einfachen Reduzieren eines Durchmessers über eine bestimmte Länge
  • „Schälschleifen“, zum Generieren von Rohlingsgeometrien

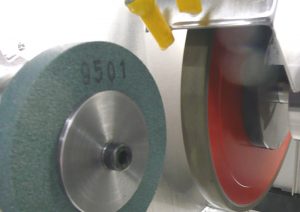

  • „Abrichten“, zum Abrichten von Schleifscheiben

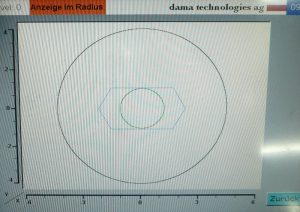

  • „Polygonschleifen“, um einfache 2-D Konturen zu programmieren und automatisch Polygone (Stempel) zu schleifen

Bei allen Dialogen muss jeweils nur die Endkontur programmiert oder das dxf file eingelesen werden, während die einzelnen Zustellschritte von der Software automatisch erzeugt werden. Gerne entwickeln wir auf Wunsch kundenspezifische Dialoge.

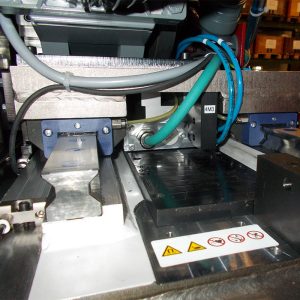

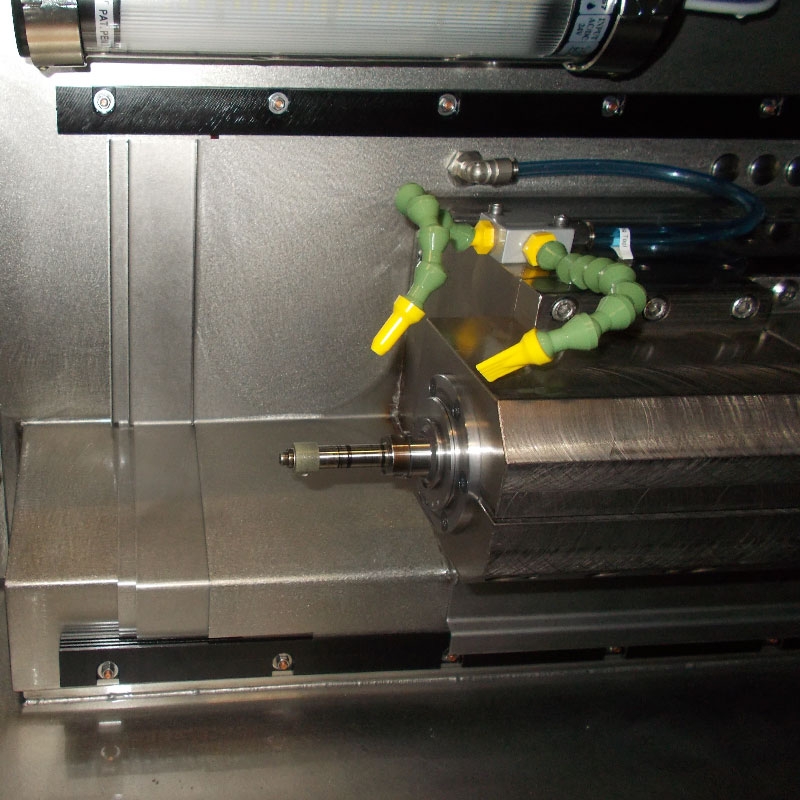

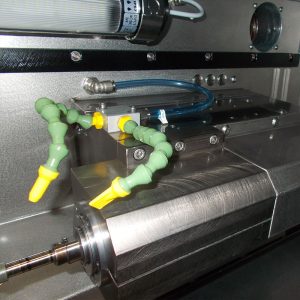

Die Maschine baut auf einem schwingungsdämpfenden Polymerbeton Grundgestell auf. Die Schleifspindel sitzt auf dem Z-Schlitten und der Werkstückspindelstock auf dem X-Schlitten. Hochpräzise Rollenführungen garantieren eine hohe Steifigkeit und Laufruhe. Der Antrieb der X- und Z-Achse erfolgt mittels Servomotor und Servoverstärker. Ausser dem automatischen Zyklusablauf beim Schleifen kann mittels Tippbetrieb/Handrad ein schritt-weises Verfahren der X- und Z-Achse erfolgen. Optional kann die Werkstückspindel mit einem Torque-Motor ausgestattet werden. Damit können auch Polygon-Formen (Stempel, Kurven) oder Radien (HM-Rohlinge) geschliffen werden. Für erhöhte Präzisions-anforderungen empfehlen wir den Einbau von Glassmassstäben.

Die ES-Serie überzeugt mit Linearmotortechnik auch als Innenschleifmaschine

Technische Daten

Maschinenlänge / mit Panel 1350 / 1600 mm
Maschinenbreite / mit Panel 1100 / 1500 mm
Arbeitshöhe 1250 mm
Maschinengewicht ca. 1500 kg
Elektrische Anschlussdaten 3 x 400 V, 50Hz, 3L+ N + PE
Vorabsicherung max. 16 A
Bearbeitungsdurchmesser 0 – 120 mm (Schleifscheibe-ø200 mm)
Genauigkeit Bearbeitungsdurchmesser ± 0.005 mm (mit optischem Messsystem ± 0.002)
Max. Werkstücklänge (Schleiflänge) 400 mm (240 mm)
Diamant-Werkzeug (min. – max.) ø150 – 225 mm
Schleifspindel 1000 – 6’000 U/min (stufenlos)
Schleifspindel-Antriebsleistung 2.2 kW (Option 3.5 kW)
Werkzeug-Zustellweg 140 mm
Werkzeug-Zustellgeschwindigkeit 5’000 mm/min
Werkstückdrehzahl 50 – 350 U/min (stufenlos)
Werkstückdrehzahl C-Achse 0 – 700 U/min (stufenlos)
Vorschubgeschwindigkeit 0 – 5000 mm/min
