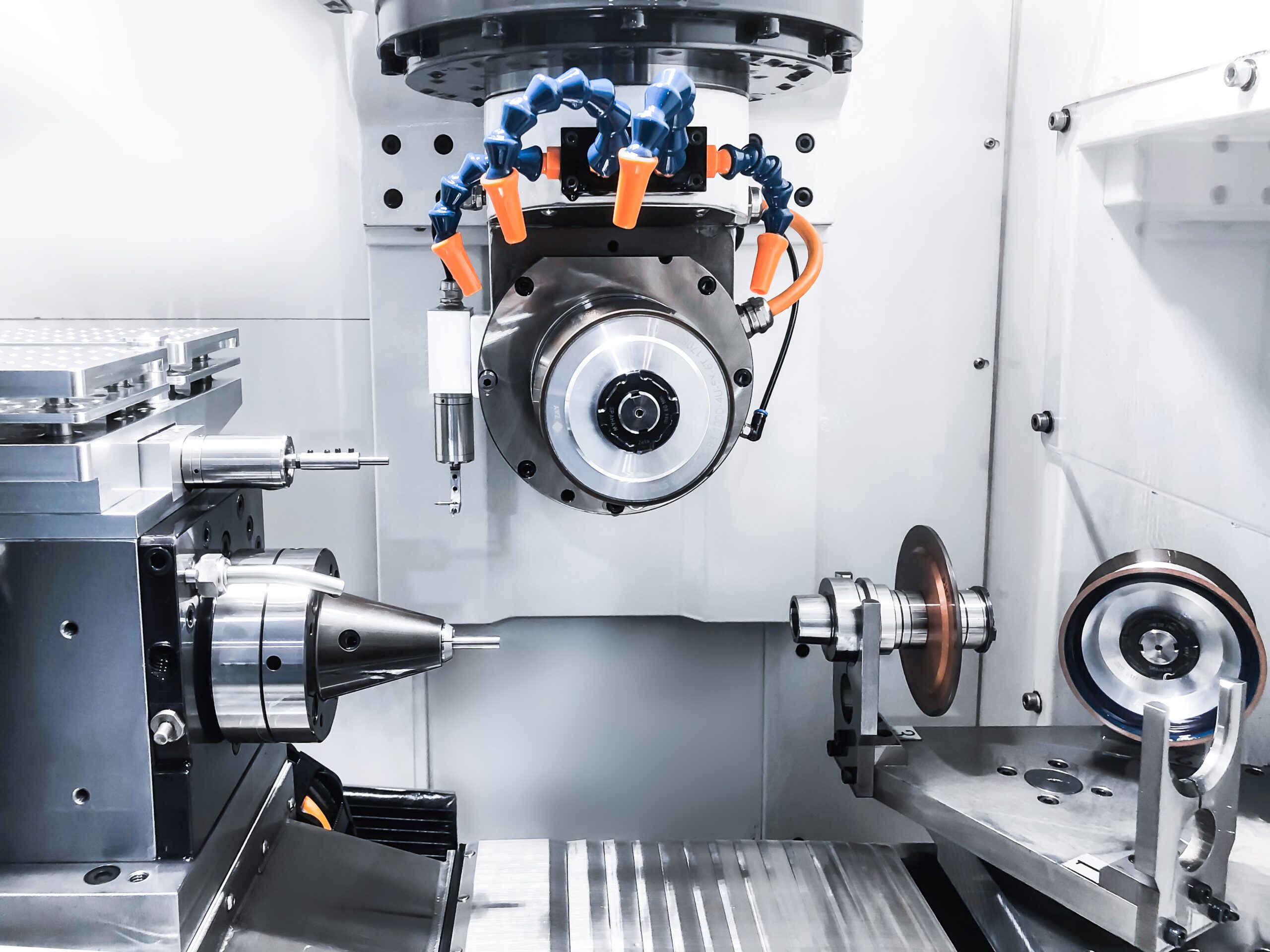

5-Achs CNC-Werkzeugschleifmaschine M1 Pro

Hochpräzises Herstellen und Nachschleifen von Fräsern, Bohrern und Sonderwerkzeugen. Die Haller M1 Pro bietet modernste 5-Achs-CNC-Technologie für höchste Präzision, Dynamik und Prozesssicherheit.

Maschinenbett aus Naturgranit: Höchste Steifigkeit, thermische Stabilität und Schwingungsdämpfung.

Linearmotor-Technologie: Dynamische X- und Y-Achsen für maximale Präzision und nahezu verschleißfreien Betrieb.

  • NUM-Flexium+68 + NUMROTOplus: Leistungsstarke CNC-Steuerung mit intuitiver Bedienung und 3D-Simulation.
  • SK50-Werkstückachse: Direktantrieb mit 0,0001° Auflösung und bis 1000 U/min.
  • 3D-Messsystem: Automatische Werkstück- und Schleifscheibenmessung direkt im Prozess.
  • Schleifscheibenwechsler: 3-fach-System mit bis zu 125 mm Schleifscheibendurchmesser.
  • Automatisierung: Werkstückmagazin mit bis zu 70 Werkzeugen sowie optionales Robotersystem.
  • Kompakte Bauweise: Maschinenabmessungen 2000 × 2000 × 2260 mm.

    Optionen:

  • Ladersystem: Automatisches Be- und Entladen für mannlose Fertigung.
  • Z-Achse: Optional mit zusätzlichem Glasmaßstab für höchste Positioniergenauigkeit.
  • Spindelkühlung: Wahlweise integrierte oder separate Ölkühlung.
  • Anwendungen: Werkzeugschleifen, Sonderwerkzeuge, Außenrundschleifen und komplexe Präzisionsbearbeitung.

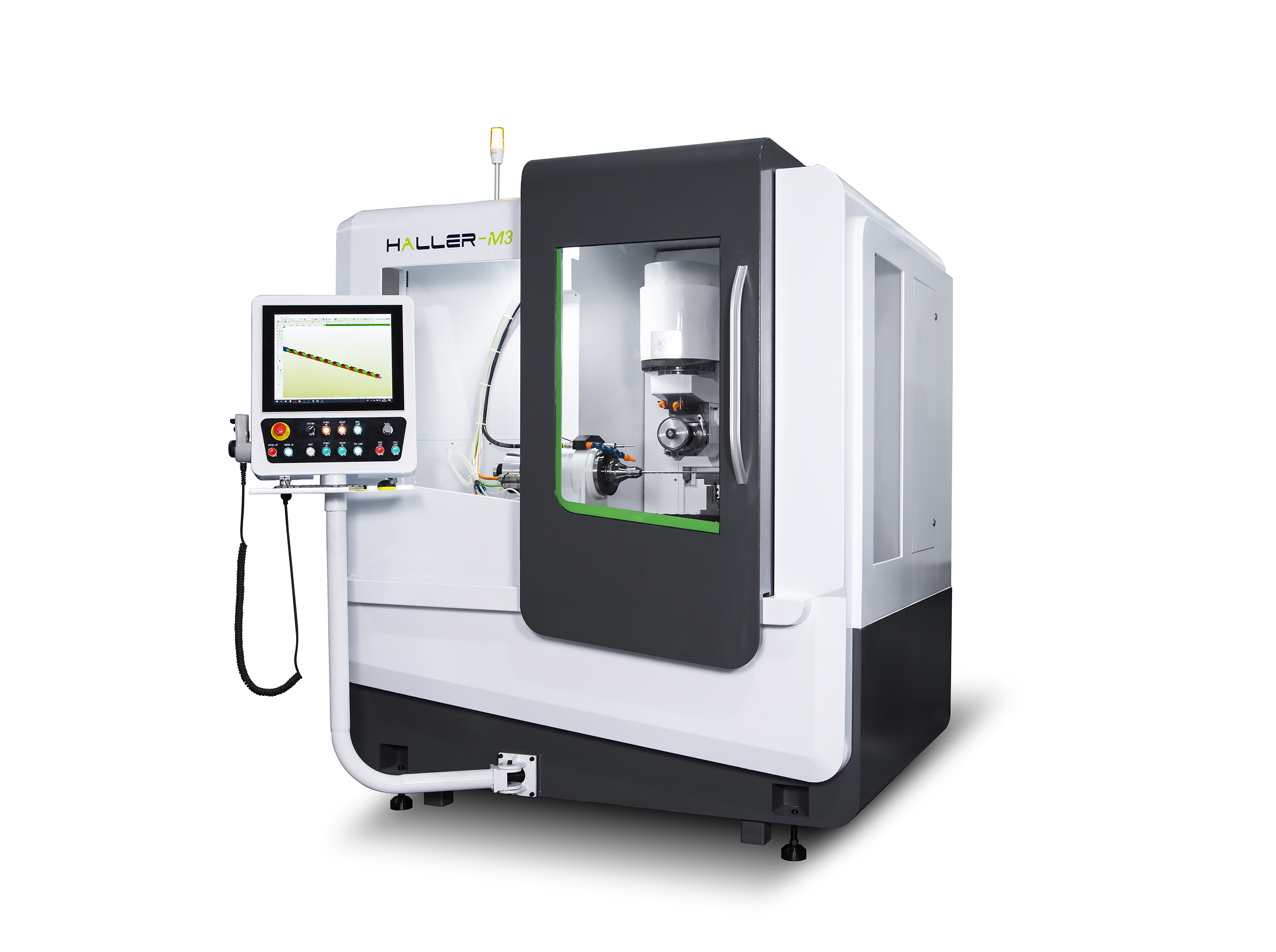

5-Achs CNC-Werkzeugschleifmaschine M3 Pro

Hochpräzises Herstellen und Nachschleifen von Fräsern, Bohrern und Sonderwerkzeugen. Die Haller M3 Pro vereint höchste Dynamik, leistungsstarke Automation und maximale Präzision für Einzel- und Serienfertigung.

Maschinenbett aus Grauguss: Hohe Steifigkeit, Schwingungsdämpfung und thermische Stabilität.

Linearmotor-Technologie: X-, Y- und Z-Achsen mit Direktantrieb für höchste Dynamik und Präzision.

  • NUM-Flexium+68 + NUMROTOplus: Leistungsstarke CNC-Steuerung mit intuitiver Bedienung und 3D-Simulation.
  • SK50-Werkstückachse: Direktantrieb mit 0,0001° Auflösung und bis zu 1000 U/min.

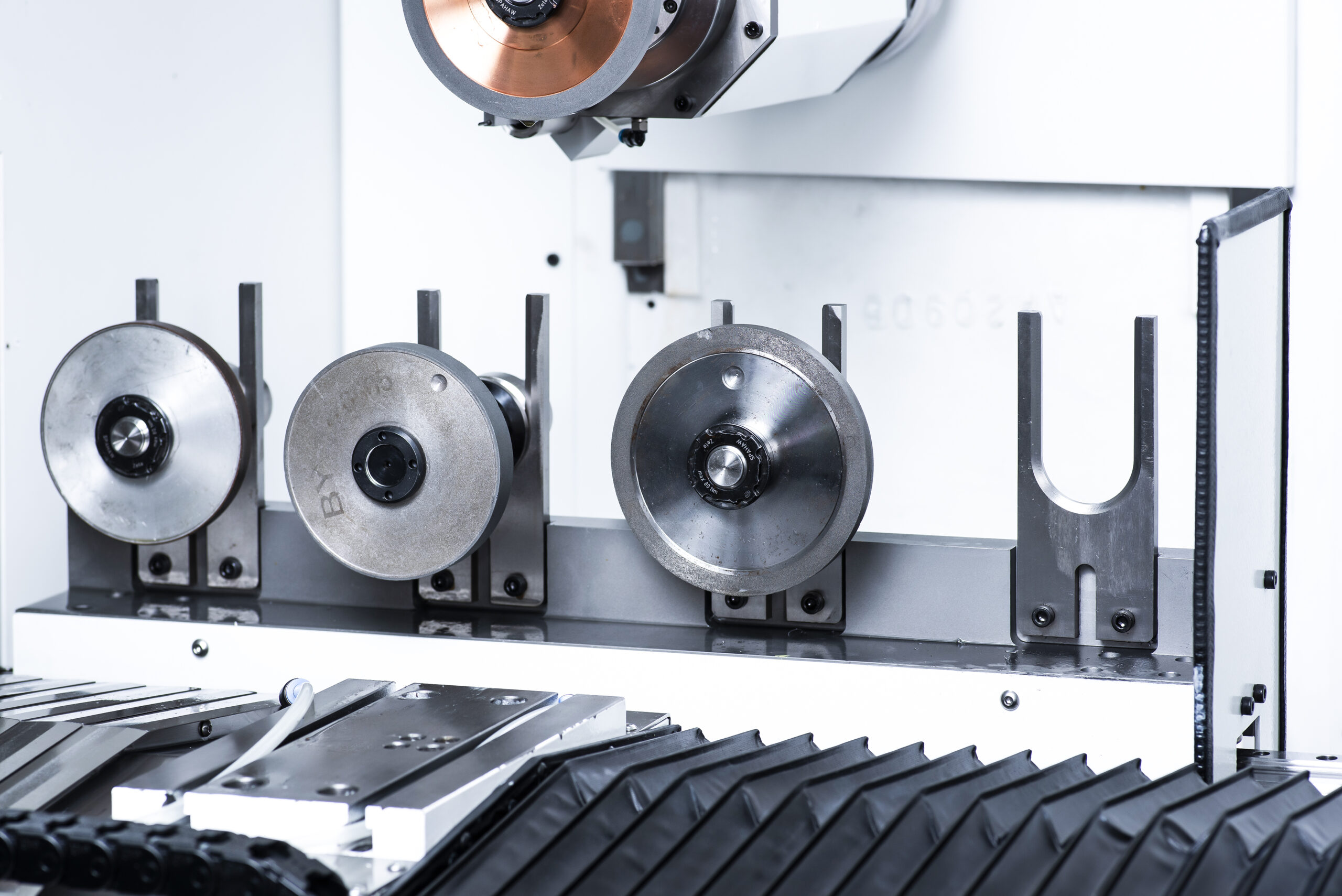

  • 4-fach-Schleifscheibenwechsler: Automatischer NC-gesteuerter Wechsel für maximale Flexibilität.
  • 3D-Messsystem: Automatische Werkstück- und Schleifscheibenmessung direkt im Prozess.
  • Werkstück-Abstützung: Reitstock und Gegenspitze für lange Werkzeuge bis 420 mm Bearbeitungslänge.
  • Automatisierung: Optionaler Roboterlader für mannlose Serienfertigung mit hoher Beladekapazität.

Optionen:

  • Robotersystem: Automatisches Be- und Entladen mit bis zu 345 Werkzeugen Kapazität.

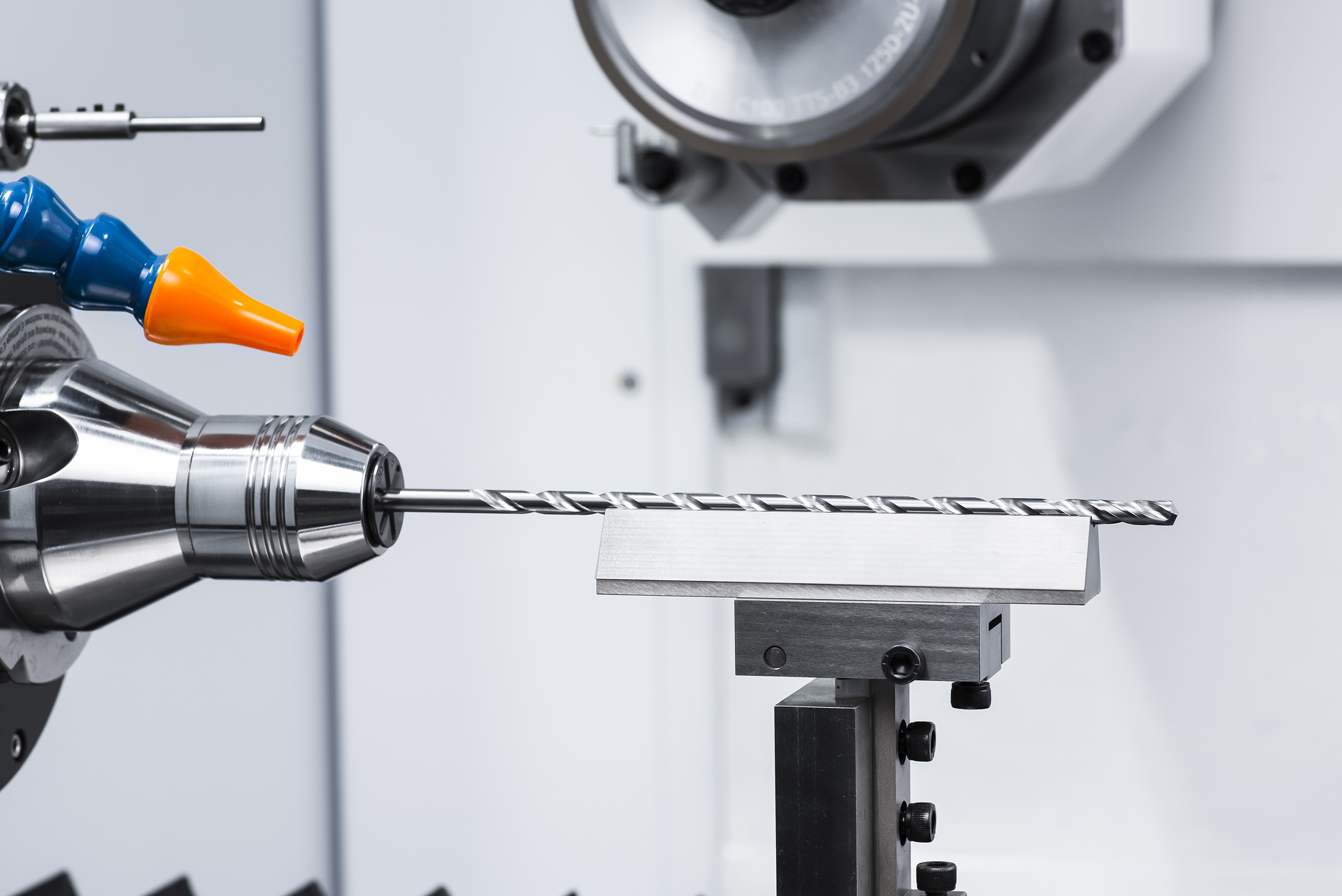

  • Stützsystem: Ideal für Tieflochbohrer und lange Werkzeuge.
  • Anwendungen: Fräser, Bohrer, Sonderwerkzeuge, Mikrowerkzeuge, Verzahnungswerkzeuge und medizinische Präzisionswerkzeuge.
  • Kompakte Bauweise: Maschinenabmessungen 1900 × 2463 × 2230 mm.
